SATE 3000自动测试系统
系统特点：
1.30个模拟测量通道，可以测量DC+/- 100v，AC，TTL电平，Vp-p等
2.2个频率测量通道，可以测量0—50MHz
3.16个继电器通道，每个继电器独立控制，带COM和NO端
4.8个输出I/O,带光电隔离
5.独立的控制盒，配线简单灵活
6.测试软件操作方便，简单，直观
7.测试报告全方面，详细
8.测试程序编写容易，快速

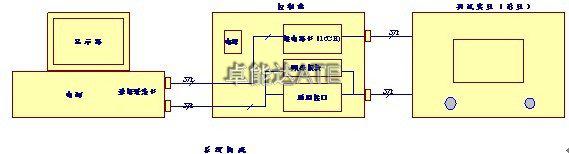

系统构成：
系统介绍：
测试系统由电脑，数据采集卡，控制盒（内有通道接口板，频率模块，继电器模块，电源），夹具构成。数据采集卡负责测量电压，峰峰值，频率以及I/O的控制。通道接口板实现通道的接入。频率模块实现频率信号的调理，使其适合数据采集卡测量。继电器卡用于建立各种测试条件，比如拉高拉低，通电，气缸控制，动作控制，放电，点到点连接等等。以及单片机卡，用于各种形式的控制，处理，数据转换，数据传输。测试夹具用于放入待测试的板，方便取放板，实现操作简化。
开始测试，建立好测试的条件，通常是测试程序控制继电器卡，实现不同状态的实现，待测试板工作正常后，各测试点信号稳定下来，需要测试的点通过通道接口板，频率模块等接入到数据采集卡，在软件的控制下进行快速的采集，分析测量，得到测量数据，然后根据预先设定好的上下限，程序自动判断测试是否正确，给出pass/fail 的结果，同时测量数据写入测试报表。
测试软件是居于美国NI 公司的labview 进行开发的，测试程序界面直观友好，容易使用，可在程序后台任意编辑测试参数以及步骤，模块化的控制体系，可以灵活方便的控制各种初始输入条件，以及板卡的输出形式的变换，参考如下：
